Λεπτομέρειες:
|
| Πάχος πινάκων: | 1.6mm, 0.5~3.2mm, 0.23.0mm, 0.3~2.5mm, 2.0m | Πάχος χαλκού: | 1oz, 0.5-2.0 oz, 1-3oz, 0.5-5oz, 0.5-4oz |
|---|---|---|---|
| Υλικό βάσεων: | FR-4, CEM-3, ΑΡΓΊΛΙΟ, CEM-1 Η FR-4, ΣΤΥΠΤΗΡΊΑ | Εφαρμογή: | Συσκευή ηλεκτρονικής, καταναλωτικά ηλεκτρονικά, ηλεκτρονικά προϊόντα, βιομηχανικά, και ούτω καθεξής |
| Χρώμα: | Πράσινο, προσαρμοσμένο χρώμα, μπλε με το αίτημά σας | Πρότυπα: | ΕΠΙ-α-610 κατηγορία IIIII, ΕΠΙ 6021 κατηγορία 2, δοκιμή TDR, ISO 9001, κατηγορία 3 Ε |
| Ελάχιστο πλάτος γραμμών: | 3mi, 4mil, 0.1mm, 0.1mm (χρυσός λάμψης)/0.15mm (HASL), 0,1 0mm | Ελάχιστο μέγεθος τρυπών: | 0.25mm, 0.1mm, 0,2 χιλ., 0.150.2mm, 0.1mm1mm |
| Επισημαίνω: | το διπλάσιο πλαισίωσε το ευκίνητο PCB,πλαισιωμένο διπλάσιο PCB πυρήνων μετάλλων,δύο - πλαισιωμένη συνέλευση PCB |
||

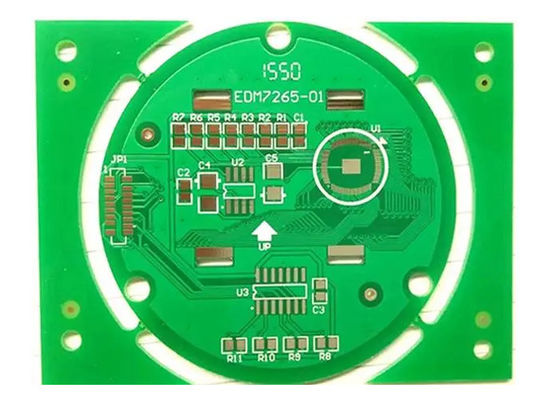

Ο Double-sided πίνακας PCB είναι πολύ σημαντικός πίνακας PCB στον πίνακα κυκλωμάτων, η αγορά έχει το double-sided κυκλωμάτων πινάκων μετάλλων βάσεων μικτός διηλεκτρικός βάσεων υψηλής συχνότητας double-sided κυκλωμάτων πίνακας PCB πίνακα κυκλωμάτων φύλλων αλουμινίου πινάκων, βαρύ χαλκού γεια-Tg, επίπεδο που τυλίγουν το double-sided πίνακα κυκλωμάτων, υψηλής συχνότητας PCB, κ.λπ. Είναι κατάλληλο για ένα ευρύ φάσμα των βιομηχανιών υψηλής τεχνολογίας όπως: τηλεπικοινωνίες, παροχή ηλεκτρικού ρεύματος, υπολογιστής, βιομηχανικός έλεγχος, ψηφιακά προϊόντα, επιστημονικά και εκπαιδευτικά όργανα, ιατρικά όργανα, αυτοκίνητα, αεροδιαστημική υπεράσπιση και ούτω καθεξής.
Η διαφορά μεταξύ του double-sided πίνακα PCB και του ενιαίος-πλαισιωμένου πίνακα PCB είναι ότι το κύκλωμα ενιαίος-επιτροπής είναι μόνο σε μια πλευρά του πίνακα PCB, ενώ το double-sided κύκλωμα PCB μπορεί να είναι στις δύο πλευρές του πίνακα PCB, με τις τρύπες στη μέση να συνδέσει το double-sided κύκλωμα πινάκων PCB. Οι παράμετροι του double-sided πίνακα PCB εκτός από τη διαδικασία παραγωγής του double-sided πίνακα PCB είναι διαφορετικές από αυτόν του ενιαίος-πλαισιωμένου πίνακα PCB, υπάρχει επίσης μια διαδικασία βύθισης χαλκού, δηλ., η διαδικασία της double-sided διεξαγωγής κυκλωμάτων.
| Πάχος χαλκού | 1oz~3oz, 0.5-5 Oz |
| Πάχος πινάκων | 1.6mm, 0.5~3.2mm, 0.23.0mm, 0.3~2.5mm, 2.0mm |
| Ελάχιστο μέγεθος τρυπών | 0.25mm, 0.1mm, 0,2 χιλ., 0.150.2mm, 0.1mm1mm |
| Ελάχιστο διάστημα γραμμών | 0,003», 4mil, 0.2mm, 0.15mm, 0.1mm4mil) |
| Εφαρμογή | Συσκευή ηλεκτρονικής, καταναλωτικά ηλεκτρονικά, ηλεκτρονικά προϊόντα, βιομηχανικά, και ούτω καθεξής |
| Στρώμα | 1~20 στρώματα, 1-24layers |
| Υλικό βάσεων | FR4, αλουμίνιο, TG, Rogers, cem-1 |
| Ελάχιστο πλάτος γραμμών | 3mi, 4mil, 0.1mm, 0.1mm (χρυσός λάμψης)/0.15mm (HASL), 0,1 0mm |
| Λήξη επιφάνειας | HASL, OSP, ENIG, HASL αμόλυβδο, χρυσός βύθισης |
| Όνομα προϊόντων | Τυπωμένος πίνακας κυκλωμάτων, σχέδιο PCB 94V0/κατασκευή PCB |
| Μάσκα ύλης συγκολλήσεως | Μπλε, πράσινο. Κόκκινος. Μπλε. Άσπρος. Black.Yellow, πράσινο/μαύρο/άσπρο/κόκκινο/μπλε κ.λπ., |
| Rohs | Αμόλυβδος |
| Με το κλειδί στο χέρι PCBA | PCB+components sourcing+assembly+package | ||||
| Λεπτομέρειες συνελεύσεων | SMT και μέσω-τρύπα, γραμμές του ISO | ||||
| Χρονική ανοχή | Πρωτότυπο: 15 ημέρες εργασίας. Μαζική διαταγή: 20~25 ημέρες εργασίας | ||||
| Δοκιμή στα προϊόντα | Δοκιμή ελέγχων πετάγματος, επιθεώρηση ακτίνας X, δοκιμή AOI, λειτουργική δοκιμή | ||||
| Ποσότητα | Ελάχιστη ποσότητα: 1pcs. Πρωτότυπο, μικρή διαταγή, μαζική διαταγή, όλος ΕΝΤΑΞΕΙ | ||||
| Αρχειοθετεί εμείς χρειάζεται | PCB: Αρχεία Gerber (CAM, PCB, PCBDOC) | ||||
| Αρχειοθετεί εμείς χρειάζεται | Συστατικά: Μπιλ των υλικών (κατάλογος BOM) | ||||
| Αρχειοθετεί εμείς χρειάζεται | Συνέλευση: Αρχείο επιλογή-ν-θέσεων | ||||
| Μέγεθος επιτροπής PCB | Ελάχιστο μέγεθος: 0.25*0.25 ίντσες (6*6mm) | ||||
| Ανώτατο μέγεθος: 20*20 ίντσες (500*500mm) | |||||
| Τύπος ύλης συγκολλήσεως PCB | Υδροδιαλυτή κόλλα ύλης συγκολλήσεως, RoHS αμόλυβδο | ||||
| Συστατικές λεπτομέρειες | Παθητική φωνή κάτω στο μέγεθος 0201 | ||||
| Συστατικές λεπτομέρειες | BGA και VFBGA | ||||
| Συστατικές λεπτομέρειες | Χωρίς μόλυβδο τσιπ Carriers/CSP | ||||
| Συστατικές λεπτομέρειες | Double-sided συνέλευση SMT | ||||
| Συστατικές λεπτομέρειες | Λεπτή πίσσα σε 0.8mils | ||||
| Συστατικές λεπτομέρειες | Επισκευή και Reball BGA | ||||
| Συστατικές λεπτομέρειες | Αφαίρεση και αντικατάσταση μερών | ||||
| Συστατική συσκευασία | Ταινία περικοπών, σωλήνας, εξέλικτρα, χαλαρά μέρη | ||||
| Συνέλευση PCB | Διάτρηση-Έκθεση-Επένδυση-Etaching & γδύσιμο-Punching-Ηλεκτρική δοκιμή-SMT-Συγκόλληση κυμάτων-Συγκέντρωση-ICT-Δοκιμή λειτουργίας-Δοκιμή θερμοκρασίας & υγρασίας | ||||
Τα πλεονεκτήματά μας:
1. Πρόγραμμα και λειτουργικές δοκιμή και συσκευασία από ελεύθερο.
2. Υψηλός - ποιότητα: ΕΠΙ-α-610E πρότυπα, ε-δοκιμή, ακτίνα X, δοκιμή AOI, QC, λειτουργική δοκιμή 100%.
3. Επαγγελματική υπηρεσία: PCB/FPC/Aluminium παραγωγή, SMT, ΕΜΒΎΘΙΣΗ, συστατική πρόσβαση, cOem με 21 έτη εμπειρίας.
4. Πιστοποιήσεις: UL, 94V-0, CE, SGS, FCC, ROHS, ISO9001, ISO14001, IATF16949
Το Kerongda είναι ένας κατασκευαστής PCB, που παρέχει τις με το κλειδί στο χέρι και μερικές με το κλειδί στο χέρι τυπωμένες υπηρεσίες συνελεύσεων πινάκων κυκλωμάτων. Μπορούμε να παραγάγουμε τον προσαρμοσμένο πίνακα PCB και PCBA για σας, το χρώμα μασκών ύλης συγκολλήσεως PCB, το υλικό, το πάχος κ.λπ… που όλα μπορούν να είναι ως απαιτήσεις σας.
